X射線高壓直流電纜

	產品名稱：X射線高壓直流電纜品牌：英國 Essex / 埃塞克斯型號：2400型應用：工業X射線電纜性能：高柔韌性，低噪音，極佳的高壓特性和極高的高電壓運行安全系數。
		技術參數下載		產品詢價

2400系列X射線高壓電纜參數表：

型號	電壓		導體數	導體尺寸		半導體直徑	絕緣體		護套材料	外直徑	阻抗	電容	最小彎曲半徑	重量
	直流	交流		絕緣	額定電壓	(mm)	材料	直徑mm		(mm)	(Ω)	(pf/m)	（mm）	（kg/m）
2214	75KV	25KV	1	BA	N	4.8	EPR	13	PVC	16.51	46	154	76.2	0.373
			2	PT	1kv
2226	75KV	25KV	1	BA	N	5.8	EPR	13.2	PVC	16.76	37	197	76.2	0.387
			2	PT	1kv
			1	TE	5kv
2212	100KV	30KV	1	BA	N	4.8	EPR	15.7	PVC	19.94	53	131	101.6	0.492
			2	PT	1kv
2213	100KV	30KV	1	BA	N	6.1	EPR	16.8	PVC	21.46	44	161	101.6	0.566
			2	PT	1kv
			1	MT	10kv
2171	100KV	30KV	1	BA	N	6.6	EPR	16.8	PVC	21.46	36	167	101.6	0.581
			2	PT	1kv
			2	MT	10kv
2143	160KV	50KV	1	BA	N	16	EPR	31.8	HY	39.37	26	243	304.8	2.235
			1	GB	5kv
			1	EPR	25kv
2042	160KV	50KV	1	BA	N	6.1	EPR	24.9	PVC	31.12	59	115	152.4	1.073
			2	TE	5kv
2266	160KV	50KV	1	BA	N	6.1	EPR	21.2	PVC	26.42	48	154	139.7	0.894
			2	PT	1kv
			1	TE	10kv
2236	250KV	75KV	1	BA	N	6.6	EPR	32.5	PVC	38.23	61	102	190.5	1.639
			2	TE	5kv

工業X射線用電纜采用模鑄橡膠焊端技術，可用于以下直流（DC）電壓及接頭型號：
65kV (R3), 100kV (R10), 160kV (R24), 210kV (R30), 225kV (R24/R28)。
電纜可根據用戶需要制作任意接頭及長度，以適合用戶的設備及應用。

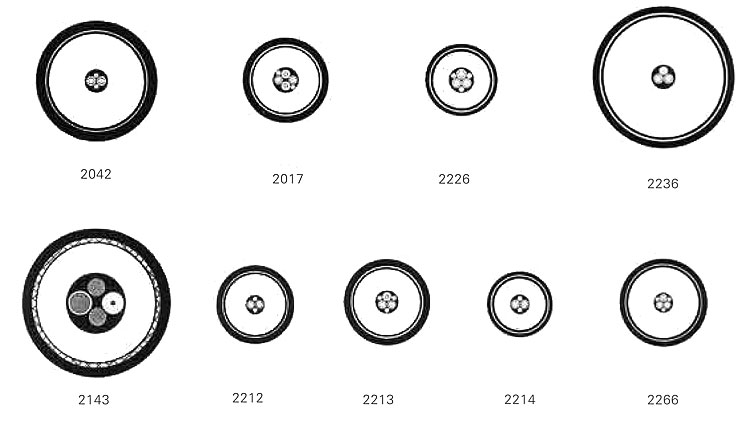

電纜截面圖：
