產品名稱：便攜式X射線探傷機 型號：XXQ系列定向機，XXH系列周向機，XXG陶瓷系列 X射線管：玻璃管，波紋陶瓷管 |
|||
 |
技術參數下載 |  |
產品詢價 | |
便攜式X射線探傷機專供造船、石油、化工、機械、航天、交通和建筑等工業部門檢查船體、管道、高壓容器、鍋爐、飛機、車輛和橋梁等材料、零部件加工焊接質量，以及各種輕金屬、橡膠、陶瓷等加工件的質量。利用X射線透照攝影的方法，從X射線膠片上顯示出材料加工成的零件和焊接的內部缺陷，以評定制品的質量。
便攜式X射線探傷機利用SF6氣體絕緣，體積小、重量輕，特別是變頻比工頻X射線探傷機更能代表X射線探傷機的發展方向。該機由操縱臺、X射線發生器和低壓連接電纜三部分組成。
便攜式探傷機技術參數：
| 系列 | 型 號 | 輸出電壓 | 功 率 | 輸出電流 | 焦點尺寸 | 輻射角度 | 最大穿透 |
| XXQ系列 | XXQ1605 | 80-160kv | 1.5kw | 2-5mA | 1.0×1.0mm | 40+5° | 20mm |
| XXQ2005 | 100-200kv | 2.0kw | 2-5mA | 1.5×1.5mm | 40+5° | 30mm | |
| XXQ2505 | 150-250kv | 2.5kw | 2-5mA | 2.0×2.0mm | 40+5° | 40mm | |
| XXQ3005 | 170-300kv | 3.0kw | 2-5mA | 2.5×2.5mm | 40+5° | 50mm | |
| XXQ3205 | 190-320kv | 3.2kw | 2-5mA | 2.5×2.5mm | 40+5° | 55mm | |
| XXQ3505 | 190-350kv | 3.5kw | 2-5mA | 2.5×2.5mm | 40+5° | 60mm | |
| XXG系列 | XXG1605 | 80-160kv | 1.5kw | 2-5mA | 1.0×1.0mm | 40+5° | 20mm |
| XXG2005 | 100-200kv | 2.0kw | 2-5mA | 1.5×1.5mm | 40+5° | 30mm | |
| XXG2505 | 150-250kv | 2.5kw | 2-5mA | 2.0×2.0mm | 40+5° | 40mm | |
| XXG3005 | 170-300kv | 3.0kw | 2-5mA | 2.5×2.5mm | 40+5° | 50mm | |
| XXG3205 | 190-320kv | 3.2kw | 2-5mA | 2.5×2.5mm | 40+5° | 55mm | |
| XXG3505 | 190-350kv | 3.5kw | 2-5mA | 2.5×2.5mm | 40+5° | 60mm | |
| XXH系列 | XXH1605 | 60-160kv | 1.5kw | 2-5mA | 1.0×3.5mm | 30/25° | 14/17mm |
| XXH2005 | 80-200kv | 2.0kw | 2-5mA | 1.0×3.5mm | 30/25° | 24/27mm | |
| XXH2505 | 100-250kv | 2.5kw | 2-5mA | 1.0×2.4mm | 30/25° | 34/37mm | |
| XXH3005 | 150-300kv | 3.0kw | 2-5mA | 1.0×2.5mm | 30/25° | 44/47mm | |
| XXH3205 | 180-320kv | 3.2kw | 2-5mA | 1.0×2.5mm | 30/25° | 44/47mm | |
| XXH3505 | 180-350kv | 3.5kw | 2-5mA | 1.0×2.5mm | 30/25° | 44/47mm | |
| XXG-P系列 | XXG2505P | 100-250kv | 2.5kw | 2-5mA | 1.0×2.4mm | 30/25° | 34/37mm |
| XXG3005P | 150-300kv | 3.0kw | 2-5mA | 1.0×2.5mm | 30/25° | 40/47mm |
便攜式探傷機分定向輻射、周向輻射兩種。
便攜式定向X射線探傷機
定向輻射是固定的，射線束輻射圓錐角在40+5°范圍。
應用：適合對薄鐵板，鋁，橡膠等材料檢測
便攜式周向X射線探傷機
周向輻射射線束是在與X射線管軸線成垂直方向的360°圓周上同時輻射X射線
應用：適合于大口徑管件和球形容器的環形焊縫檢測，一次曝光可對焊縫進行整個焊縫一周檢測。

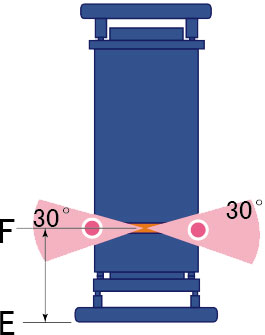

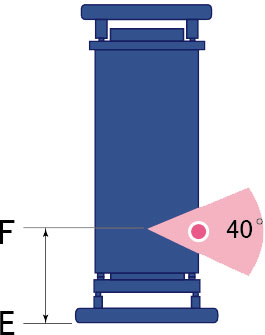

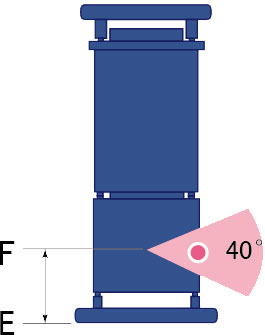

玻璃管 陶瓷管

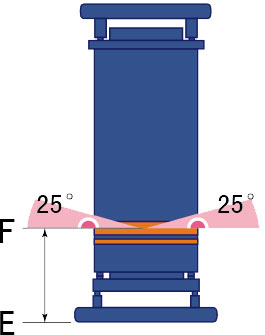

平靶 錐靶
